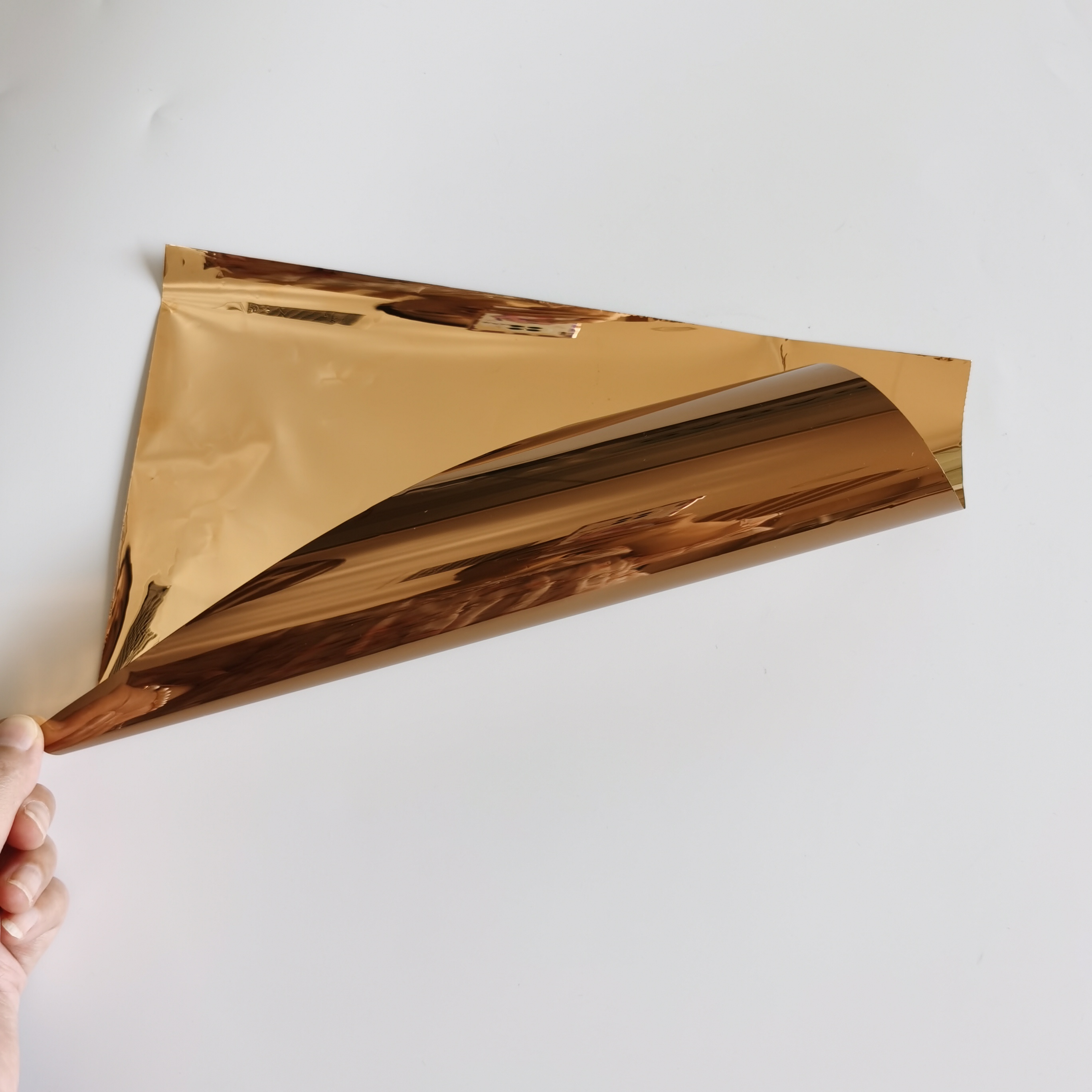

在精密微電子的世界里，每一次進步都伴隨著對制造環境的極致要求。當芯片的制程工藝邁向納米級別，元器件的集成度與靈敏度達到前所未有的高度時，一個曾經被忽視的“無形殺手”——靜電（ESD），如今已成為威脅產品良率與可靠性的核心挑戰。在電子元件的封裝、測試和運輸過程中，人體摩擦、設備運轉乃至空氣流動都可能產生足以擊穿微米級電路的靜電荷。正是在這一背景下，防靜電聚酰亞胺膜應運而生，它并非簡單的材料疊加，而是將聚酰亞胺的卓越耐候性與精準的靜電防護功能融為一體的尖端解決方案，其防護性能的深度解析，對于保障高端電子制造至關重要。

要理解防靜電聚酰亞胺膜的防護性能，首先必須明白其工作原理并非傳統的“絕緣”，而是“疏導”。普通的聚酰亞胺（PI）膜本身就是一種優異的絕緣體，其高電阻特性反而容易使靜電荷在其表面積聚，形成危險的電位差。而防靜電改性技術的核心，是在PI基材中引入微量的導電或抗靜電助劑，例如納米級的碳黑、碳納米管或特殊的導電聚合物。這些助劑在PI基體內部形成一個微觀的、三維的導電網絡。這個網絡并非讓材料變成導體，而是巧妙地將其從“絕緣體”轉變?yōu)椤半姾珊纳⒉牧稀?。?dāng)靜電荷接觸到膜表面時，它不會被困在某一點，而是通過這個導電網絡被迅速、均勻地傳導至膜的各個部分，再通過接地設備或與空氣中的離子中和，以一種緩慢、可控的方式釋放掉。這種性能通常用“表面電阻率”來量化，一個理想的防靜電PI膜，其表面電阻率應控制在10^6至10^11歐姆/平方（Ω/sq）的范圍內，這個數值既能保證電荷快速耗散，又能防止發生短路，是靜電防護領域的“黃金區間”。

這種精準的電荷耗散能力，使得防靜電聚酰亞胺膜在電子元件封裝中扮演著不可或不可或缺的角色。它最典型的應用是作為柔性電路板（FPC）或芯片載帶（COF）的覆蓋膜。在芯片封裝過程中，金線鍵合、芯片貼裝等工序?qū)o電極為敏感，若使用普通PI膜作為覆蓋層，其在操作中摩擦產生的靜電極易損壞下方脆弱的芯片。而防靜電PI膜則從根本上杜絕了這一風險，為精密操作提供了一道安全的“護盾”。更重要的是，這種靜電防護性能與聚酰亞胺材料本身固有的其他優異特性形成了完美的協同效應。PI材料天生具備卓越的耐高溫性（可承受300°C以上的焊接溫度）、出色的機械強度、抗化學腐蝕性和極低的熱膨脹系數。這意味著，防靜電PI膜在提供可靠靜電防護的同時，完全能夠承受封裝過程中回流焊、波峰焊等嚴苛的工藝考驗，并且不會因高溫或化學溶劑而喪失其防靜電功能，確保了從生產到最終應用的全周期可靠性。

所以在選擇和評估用于電子封裝的防靜電聚酰亞胺膜時，必須進行多維度的考量。除了關注其表面電阻率是否穩定在標準范圍內，還需要考察其防靜電性能的耐久性。優質的防靜電PI膜，其電荷耗散特性應是材料本身的固有屬性，而非僅僅依賴表面涂層，這樣才能保證在反復彎折、高溫處理后性能依然穩定。此外，材料的潔凈度、離型力、尺寸精度等參數也同樣關鍵，它們直接關系到封裝的工藝良率和最終產品的性能。總而言之，防靜電聚酰亞胺膜所提供的靜電防護，是一種主動、智能且持久的安全保障。它通過科學地疏導電荷，將靜電危害消弭于無形，是現代高端電子封裝工藝中，確保產品品質、提升生產效率不可或缺的關鍵一環，也是衡量一個企業精細化管理與技術實力的重要標尺。
