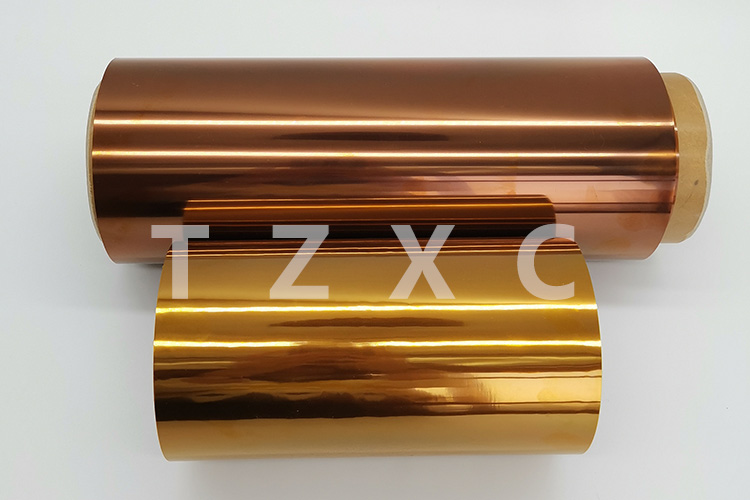

在現代電子制造業的精密鏈條中，靜電放電（ESD）如同一個無形的殺手，對日益微型化、高集成化的電子元件構成著致命威脅。一次微不足道的靜電火花，就可能導致芯片內部線路擊穿、數據丟失或性能衰減，造成巨大的經濟損失和品牌信譽危機。因此，構建一個從生產、存儲到運輸?shù)娜鞒天o電防護體系，已成為行業共識。在這一體系中，防靜電PI膜（聚酰亞胺薄膜）憑借其卓越的性能，正成為高端電子元件包裝領域不可或缺的關鍵材料，其防護原理與高效應用值得每一位從業者深入探究。

防靜電PI膜的核心防護原理，并非簡單的表面處理，而是根植于其材料科學的精妙設計。PI基材本身就具備了無與倫比的耐高溫性、優異的機械強度和出色的化學穩定性，這為電子元件在各種嚴苛環境下的包裝提供了基礎保障。而其“防靜電”功能的實現，則是在PI樹脂中通過精密配方，引入了特殊的抗靜電劑或導電填料。這些添加劑在薄膜內部形成一個微觀的導電網絡，使得PI膜并非絕對的絕緣體，也不是良導體，而是通過精密的調控，使其表面電阻率或體積電阻率落在一個最佳的“靜電耗散”區間（通常為10^6至10^11歐姆/平方）。當元件表面因摩擦等原因產生靜電荷時，這些電荷能夠通過PI膜被緩慢、安全地引導并耗散到大地或環境中，避免了電荷的急劇積聚和瞬間放電，從而從根本上杜絕了ESD對元件的損害。

將這一原理付諸實踐，防靜電PI膜在電子元件包裝中的應用展現出無可替代的優勢。其最典型的應用是作為高端IC（集成電路）載帶的承載膜或蓋帶。在SMT（表面貼裝技術）生產過程中，元件需要經歷高溫回流焊等環節，普通防靜電材料（如PET或PVC）在此溫度下會變形、釋放有害氣體，而PI膜則能輕松耐受260℃以上的高溫，確保了包裝的完整性和元件的潔凈度。此外，在半導體晶圓、精密傳感器、航空航天電子模塊等對潔凈度和可靠性要求極高的領域，PI膜常被用于制作真空包裝袋或托盤的內襯層。其極低的釋氣性可以防止污染敏感元件表面，而其穩定的靜電耗散性能則為這些“身價不菲”的元件提供了貫穿始終的、全天候的靜電安全屏障。

防靜電PI膜在電子元件包裝中的應用是一次材料性能與產業需求的精準對接。它通過獨特的靜電耗散原理，解決了靜電防護的核心痛點；又憑借其耐高溫、高潔凈度等綜合性能，滿足了現代高端制造業的嚴苛標準。對于電子制造企業而言，選擇并正確應用防靜電PI膜，不僅是對單個元件的保護，更是對整個生產良率、產品可靠性和品牌聲譽的戰略性投資。它代表著一種從被動應對到主動防護的升級，是確保精密電子產品在復雜流轉過程中安然無恙的關鍵技術保障，也是企業在激烈競爭中保持領先品質的重要基石。
